パットスリッターへ エアロックスリッター MTAS型 パーティションスロッターへ


(写真のモデルはMTAS-10型。)

エアロックスリッターはタカオ製作所設計の小ロット対応ロータリースリッターです。


2014年リニューアルを実施し、タッチパネルでの操作式になったことで、従来オプションだった演算装置ティーチャーも標準搭載されました。
ロック操作もこれまで以上にスムーズに行え、さらに使い勝手がよくなりました。

工具を使用しないクイックセットアップシステム
  • エアーロック方式により4本のシャフトの同時固定・開放が可能。
      これによりセットアップ時間は従来の手動セット機の1/8。(FSフィンガー有時)

  • 『コンピュータ搭載のオートセット機までは要らない』

  • 『T型工具でのセットは時間がかかり過ぎる』

  • 『小ロット用でセットの早い、安価なスリッターが欲しい』

    そんな要望にピッタリなのが、『エアロックスリッター』です。

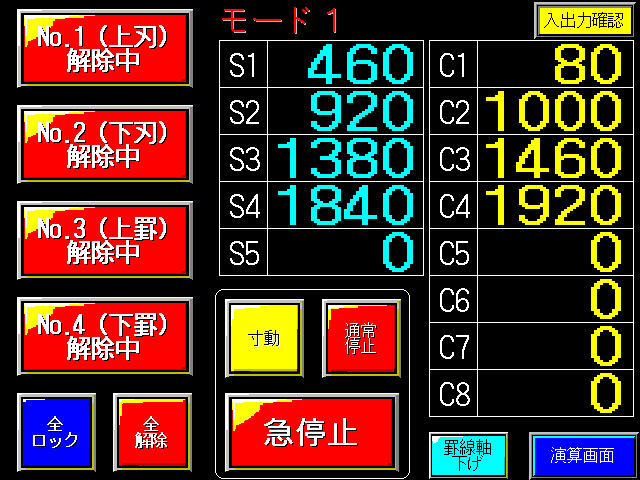

    • “見やすく、使いやすく”なった操作パネル

    • 各シャフトのエアロック、解除は大型ボタン表示にて、操作、視認性も良好。

    • 演算機能ティーチャーも内蔵のため、多丁取りの場合でも、電卓不要でラクラク寸法セット可能。
      (これまでのサイド設置から、センター設置に変更したため、どの位置からでも見やすくなっています)

    • メモリー機能も搭載のため、リピート品や変則罫線の場合などの場合に活用することで、入力の手間も省けます。

      その他の機能については、お問合せ下さい。

      (左図は開発中画面のため、若干本機と異なる場合があります)

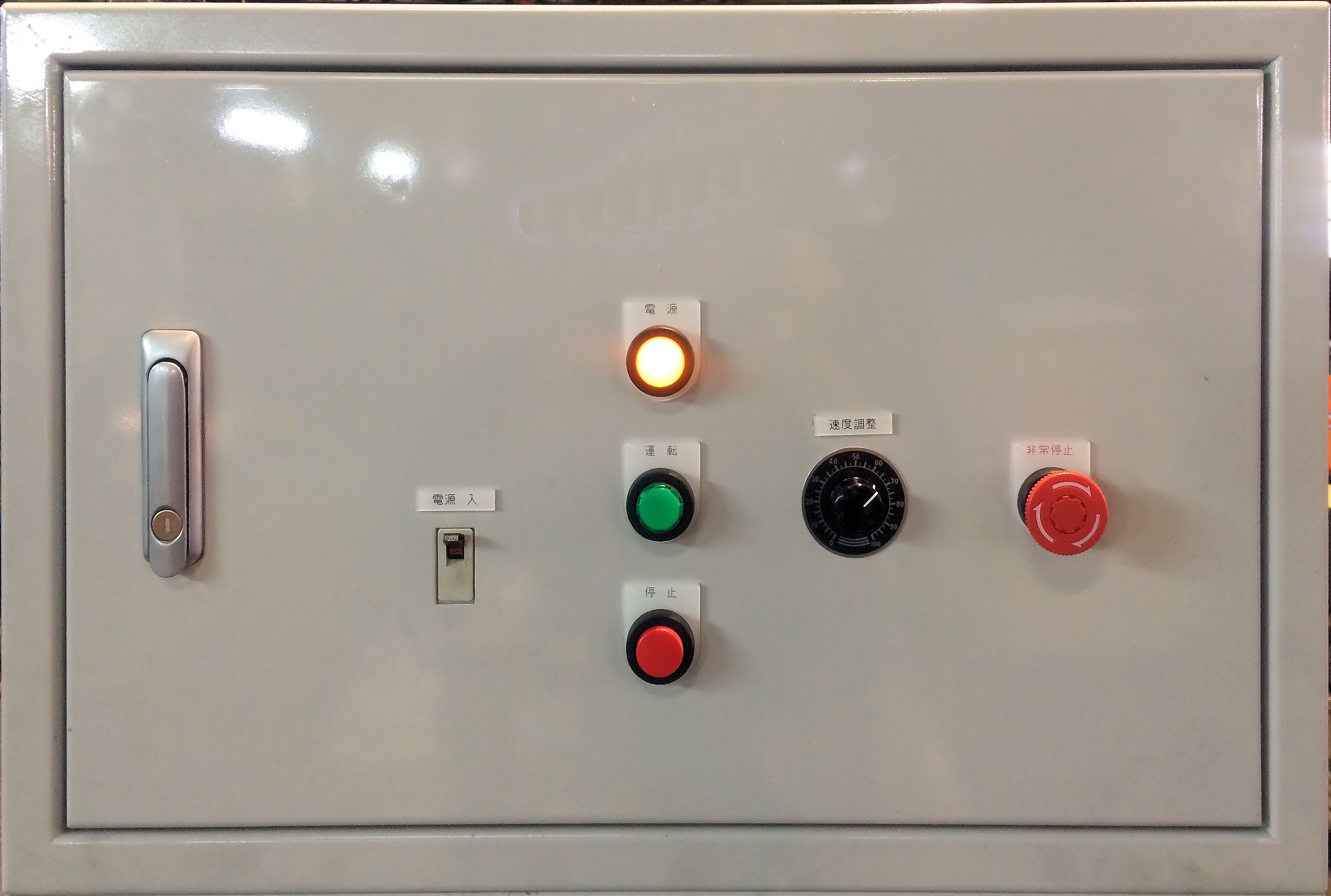

      シンプルなサイド操作パネル

    • 大型の押ボタンスイッチをシンプルに配置しています。
      機械の運転・停止・非常停止操作と主モータのスピード調整を行います。

    • パネル内側は、制御盤となっており、これまでギヤカバー内に設置していた部分を制御系だけ分離したので、メンテナンス性も向上しました。

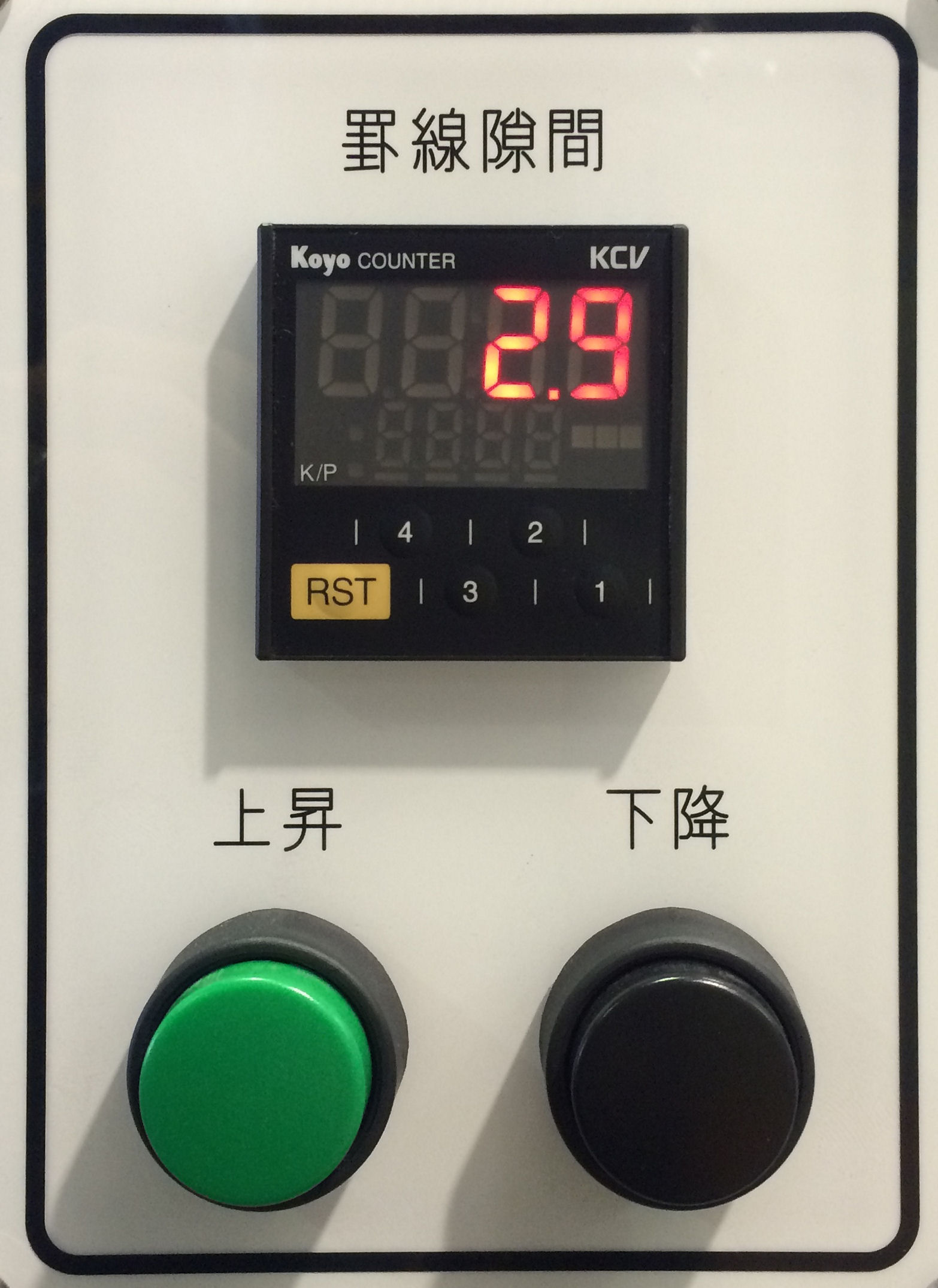

      罫線隙間デジタル表示


    • 罫線隙間間隔は、見やすい赤色デジタル表示。

    • 調整は押ボタンでの電動セット方式で、表示される数値を見ながらセットします。
      オプションで、B,A,Wフルート別の自動プリセット方式も選択可能です。

    • 6型もデジタル表示ですが、セットはハンドル式になります。

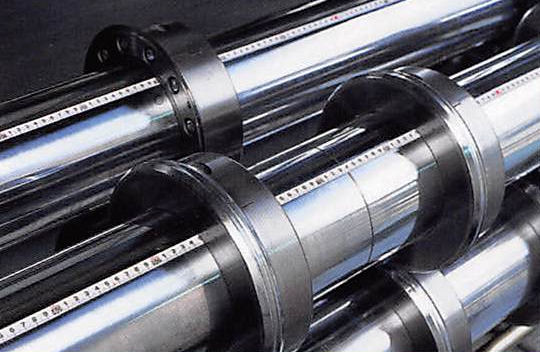

      セット替えラクラク、定位置停止


    • 機械はいつも、シャフトに埋め込まれた目盛の見やすい位置で停止するため、通紙後メジャーなしでも次のセットに取り掛かれます。

    • ホルダーの逆取付け時用のメジャーもフレームサイドに設置しています。

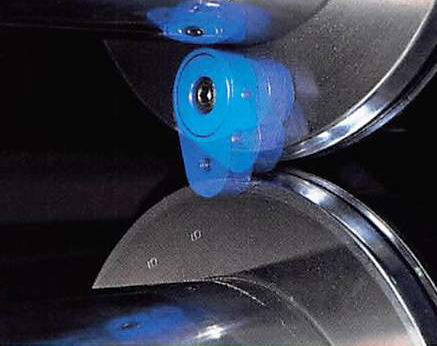

      罫線合わせに技術要らず! FSフィンガー
      (実用新案 / オプション設定)


    • 従来のスリッターセットで、最も技術と時間を要した、罫線ホルダーの凹凸センター合わせを目視での調整を不要になり、ワンタッチでセットできる今までに例のない新機構です。

    • ただし、取付け時は、罫線最小間隔が大きくなります。

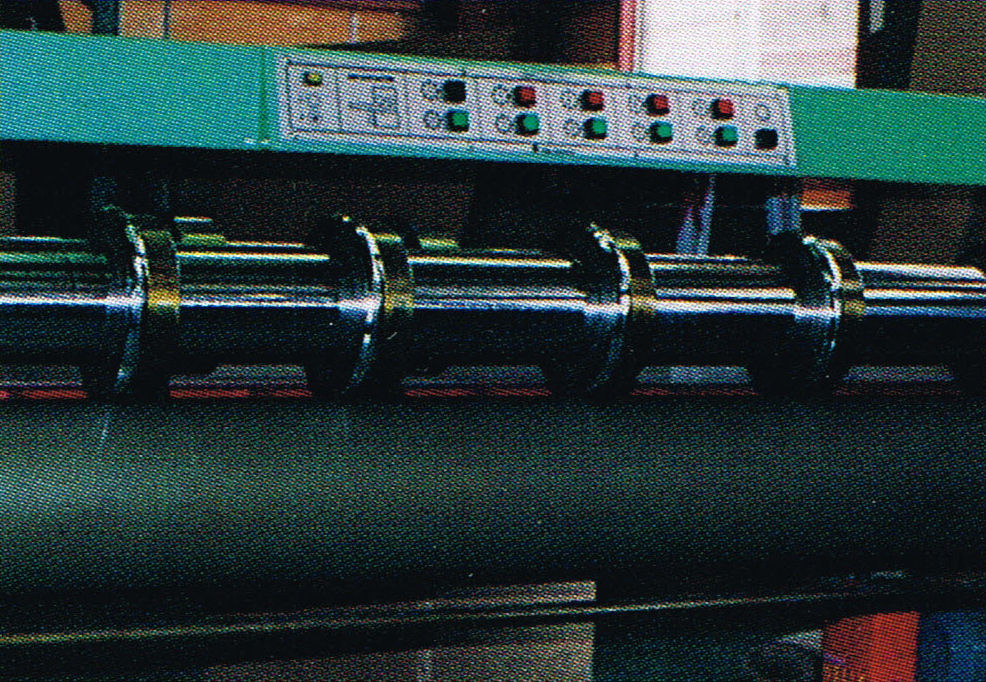

      罫線下軸ウレタン仕様 (オプション設定)

    • 一般的な凹凸型の罫線ホルダーの代わりに、上軸を凸型、下軸をウレタンシャフトにすることで、セット時間をさらに短縮できます。

      (写真は、旧型パネル搭載機です)
    その他
      給紙ロール追加可能 (オプション設定)

    • 斜め給紙などの不安解消用に、給紙ロールの追加も可能です。 従来は、6型ミニのみでしたが、全モデルへ追加可能になりました。

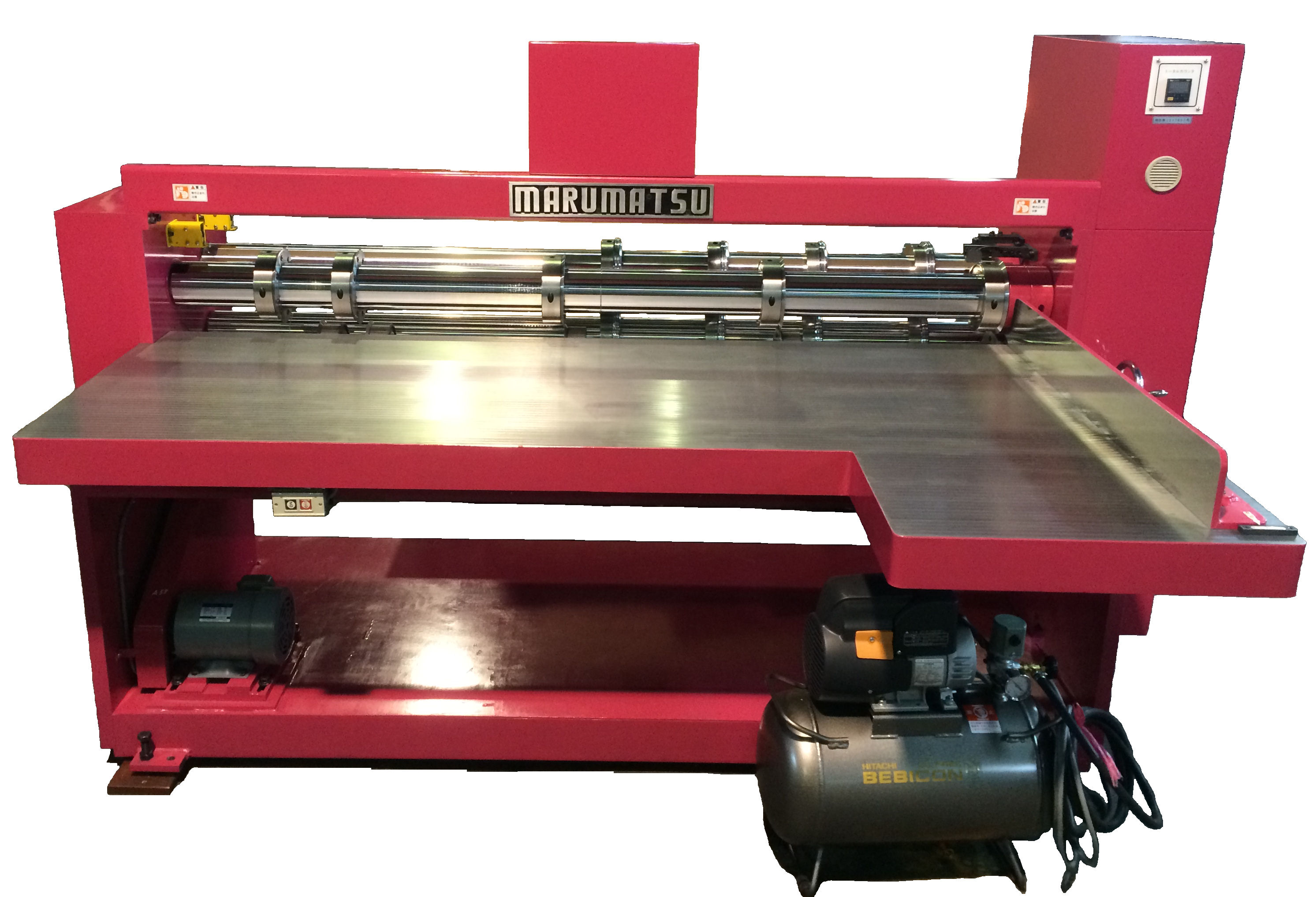

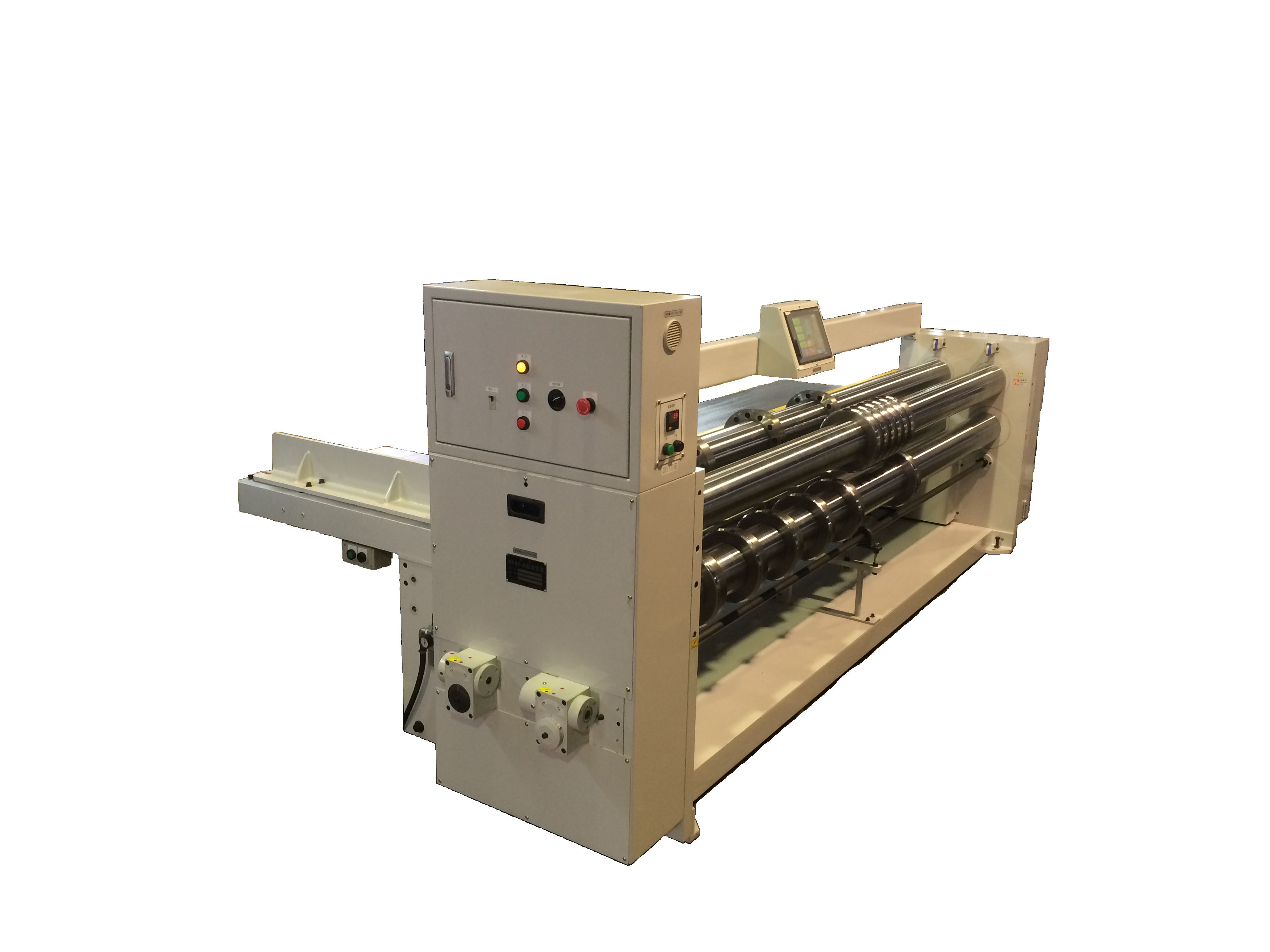

    排紙側からの写真(MTAS−10) 正面からの写真(MTAS−6)


    機械仕様(mm)
      MTAS-6型     MTAS-7型     MTAS-8型     MTAS-9型     MTAS-10型
    フレーム内寸法 2000 2300 2600 2900 3200
    有効通紙巾 1850 2150 2450 2750 3050
    ロール直径 105φ 150φ 150φ 150φ 160φ
    刃物径 173φ 238φ 238φ 238φ 248φ
    スリットナイフ数 5組 5組 5組 5組 5組
    クリーザー数 6組 6組 6組 6組 6組
    最小スリッター間隔 50 70 70 70 70
      最小クリーザー間隔   50 70 70 70 70
      逆向き取付け時   20 25 25 25 25
      FSフィンガー取付時   - 82 82 82 82
    軸間渡り寸法 200 270 270 270 270
