二面継グルアー ２面継ステッチャー
OMTSN/NCTS型

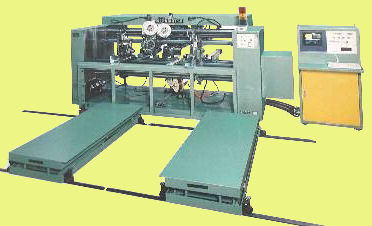

(写真のモデルは左がOMTSN-3000型、右がNCTS-3000型。現在の標準色は白となります。)

丸松の２面継ステッチャーは、手動セットタイプのOMTSN型・自動セットタイプのNCTS型
の２モデル構成となっております。
旧タイプのOMTS型を含め、納入実績600台を誇る丸松の代表製品です。
もちろん一面継シートも通紙可能です。(シートを挿すだけのセミオート仕様)

シングル打ち・ダブル打ち・ピップトップ打ち(オプション)が選択可能です。
ピッチ精度がより安定したサーボ仕様もあります。(オプション/NC標準)

３層段ボール(AAAフルート)へは専用モデルをご用意しております。

2011年モデルより、OMTSN/NCTS両タイプ共にタッチパネル操作にリニューアルされました。
制御盤も一体型で設置スペースもコンパクトになりました。

ＮＣＴＳ(自動セット型)の特徴

  • 排紙コンベアを除く、全ユニットが自動でセット。またステッチモード切替もワンタッチのみ。
    　　セット変えが多い場合は、非常に有効です。排紙コンベアは通常、移動不要です。
    　　（汎用機の場合、ヘッド・送りフレームは電動、
    　　　　　　　　　　　　ストッパー、フラップ位置、ピッチ調整、１Ｐ／２Ｐ切替が手動になります）

  • シート送り機構にサーボモータを使用。ピッチがより安定し、また簡単に変更可能です。

  • 全差込ガイドにシート検知付。誤挿入時でもシートのロスを防ぎます。

  • メモリー機能搭載。２０００件のシートデータを登録可能。


    • 耐久性と信頼性抜群の上下ステッチヘッド
    メンテナンスも簡単仕様
    (写真は上ステッチヘッド)

    シートがセットされないとステッチを打ち始めない安全設計

    　針金打ちのモード切替
    • シングル打ち
    • ダブル打ち(オプション)
    • ピップトップ打ち(オプション)
      の切替可能

    　 サーボ仕様(オプション)
    • 打数指定・ピッチ指定を選択可能
    • タッチパネルでの簡単切替

    タイミングベルト送りで正確なステッチ間隔が可能です。
    ピッチ精度がより安定したサーボモータ仕様も選択できます。(オプション)

      通紙可能サイズ(２面継時/単位:mm)
    機械サイズ 2100型 2600型 2800型 3000型 3200型 3400型
    最小 最大
    A,B 200 1700 2200 2400 2600 2800 3000
    A+B 400 1900 2400 2600 2800 3000 3200
    C 0 650
    2C+D 400
    E 30 42
    オプション(ストッパー類)を使用した場合、最大・最小寸法は異なります。(詳しくは、お問合せ下さい)
