製品案内

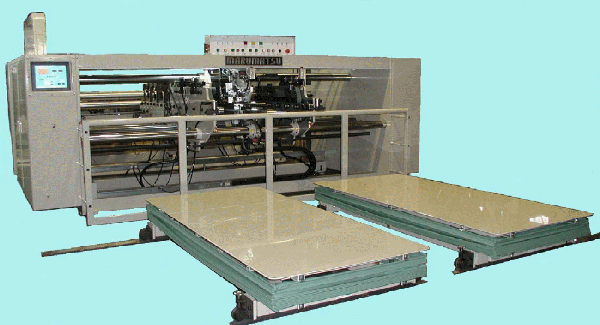

(写真のモデルは3000型。リフター安全カバーはオプション。)

丸松の二面継グルアーは、コールドグルーのみを使用しております。
ホットメルト使用機と比較すると、メンテナンス面でも簡単かつ経済的です。

操作パネルには12インチフルカラータッチパネルを採用し、直感的な操作が可能です。

シートタイプは、関東式ケース(長面付代)・関西式ケース(巾面付代)の両方通紙可能です。
フルートはAB・BC・A・C・Bの５種選択のため、最適な圧着状態で送り出されます。

二面継シートだけでなく、一面継シートも通紙可能です。
(セミグルモード搭載のため、セミグル機としても使用できます)

また本機は、変則フラップ(花ケース)専用機としても、ご好評頂いております。

<主な新仕様>

最小通紙サイズが片面140mmに
関西式ケースの場合、片面最小サイズが155mm-->140mmになりました。
これにより、液晶テレビケース等のより狭い幅面のシートも通紙可能です。
(関東式ケースの場合は、195mm-->180mm)
通紙可能サイズの一覧はこちらを参照下さい。
待機・動作電力が低減
電気回路の見直しで、電磁弁の開閉に制限を設ける等により、待機時・動作時の電力量を低減しました。これにより、電磁弁の寿命延長も期待できます。
機械の動作改造がより容易に
プログラムの見直しにより、これまで以上にプログラムによる改造作業が容易になりました。御社に合わせた安全機能の追加等の変更も容易です。
メモリー機能の強化
従来よりご要望の高かったメモリー機能を強化しました。標準で２，０００件。
オプションとして、１０，０００件以上の登録機能もご用意しております。。

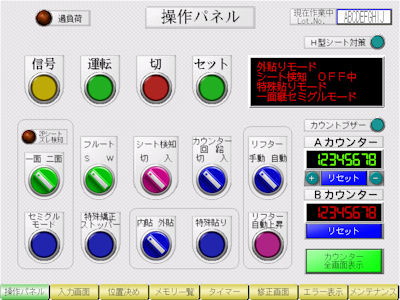

		“見やすく、使いやすく”なった操作パネルご要望の多かった、各種機能を追加。 (Ex.)１面継モードをバージョンアップセミグルモードとシート検知モードを選択可能シート検知モードでは１・２面継シートの入れ間違いを検知。挿し間違いによるシートロスを防ぎます。セミグルモードにもシート検知機能が加わりました。その他の機能については、お問合せ下さい。 (左図は開発中画面のため、若干本機と異なる場合があります)

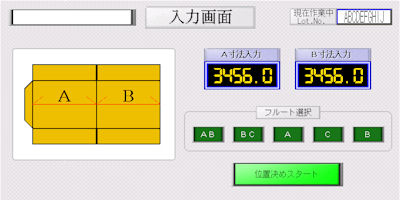

		簡単入力で自動セット 12インチフルカラータッチパネル搭載によりA寸法・B寸法も直接入力、フルート選択もワンタッチでOK。あとは、スタートボタンで自動セット開始。フルートはAB・BC・A・C・Bの５種類より選択。 (ご希望の表記に変更も可能です)

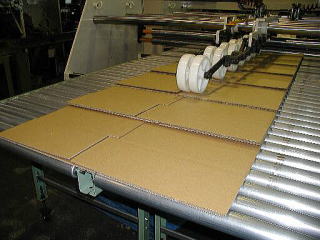

		タイマー演算機能を強化タイマー演算機能により外貼り加工も可能。新モデルからは部分糊付けモードも搭載。これにより、糊付け長さを簡単に調整可能です。
その他機能		糊ヒーター断線警報装置上下の糊ラインホースは冬季用にベルト状のヒーターを沿わせ、保温材を巻いております。ヒーター断線時には、警報装置のランプにてお知らせします。糊出し不良検知装置上下糊出しバルブにはそれぞれ単独で流量計による糊出し不良検知装置が付いております。ある一定量よりも糊の流れが悪くなりますとブザーと共に、タッチパネル上へ異常個所が表示されますので、糊トラブルの防止になります。１Ｐスルーモード<新機能> 一面継シート時に、糊付け後、シート矯正をしない１Ｐスルーモードを搭載。箱精度の良いシートや大型シートでご使用できます。 (本モード時、深さ方向のシート寸法制限はありません。)

通紙可能サイズ

機械サイズ		2700型	3000型	3300型	3600型
	最小	最大
A	140 (200)	2505 (2460)	2805 (2760)	3105 (3060)	3405 (3360)
B	180 (240)	2375 (2240)	2675 (2540)	2975 (2840)	3275 (3140)
A+B	520 (700)	2700	3000	3300	3600
C+D		1600
2C+D	300
D	100
E	30	55

（）付寸法は変則フラップケースの場合
フラップ差：0～470

※１Ｐスルーモードの場合、Ｃ＋Ｄ最大寸法は無制限となります。
